Dynacord ma już prawie 80 lat, firmę założył w 1947 roku Werner Pinternagel, zatem wielkiego doświadczenia nie sposób jej odmówić. Profil produkcji jest bardzo rozbudowany, obejmując różne urządzenia z szeroko rozumianej branży audio – znajdujące wiele zastosowań i cenione przez klientów za jakość i innowacyjność. Dziś to jeden z wiodących producentów w branży, który wraz z Electro-Voice, RTS oraz Bosch Communications Systems należy do grupy Keenfinity. Dosłownie kilka tygodni temu przedstawiono nowy produkt, który niedługo pojawi się na rynku – strefową platformę audio serii V, która stanowi kompleksowe rozwiązanie przeznaczone dla różnego rodzaju instalacji.
Dynacord ma w swojej ofercie serię kompaktowych wzmacniaczy, oznaczonych symbolem V. Są to urządzenia wyposażone w dwa (model V600:2), względnie cztery kanały (model V600:4) i dysponujące sumaryczną mocą 600 W, dystrybuowaną automatycznie i płynnie do obciążonych kanałów. Podłącza się je dzięki dwóch złącz RJ45, co upraszcza integrację z procesorem strefowym, któremu za chwilę przyjrzymy się bliżej. Wzmacniacze korzystają z technologii powerTANK, co pozwala na elastyczne dzielenie mocy między kanałami, a ponadto ecoRAIL, w celu zmniejszenia zużycia energii i wreszcie Variable Load Drive, dzięki której mogą pracować z różnymi obciążeniami. Nowe modele, o których za chwilę opowiemy nieco więcej, przekształcają serię V w zaawansowane rozwiązanie strefowego dźwięku, oferujące wiele funkcji miksowania, sterowania, wydajny DSP i inne narzędzia, które pozwolą na optymalizację dystrybucji materiału audio.

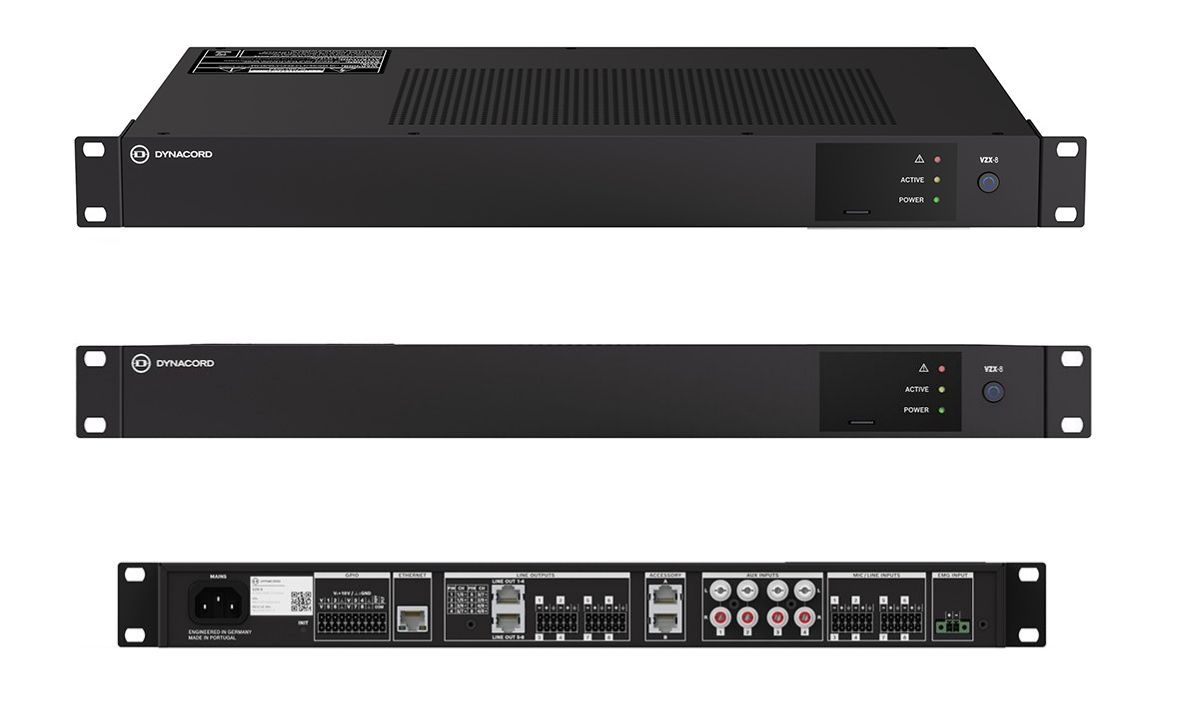

Procesor audio VZX-8, stanowiący serce systemu, panel czołowy procesora i tył procesora VZX-8, zawierający wszystkie gniazda.
Cały system został zaprojektowany z myślą o zastosowaniach komercyjnych, stanowiąc kompletny produkt dla integratorów, czy instalatorów tego typu systemów. Zastosowanie znajdzie wszędzie tam, gdzie mamy do czynienia z połączeniem komunikatów głosowych, muzyki tła, sygnałów dźwiękowych – zatem w centrach handlowych, biznesowych, edukacyjnych, a także hotelach, biurach, placówkach medycznych itp. Całość skonstruowano w Niemczech, zaś produkcja odbywa się w Portugalii. Po dodaniu nowych modeli, centralnym elementem systemu stał się 8-strefowy procesor audio VZX-8, współpracujący z 8-strefową stacją przywoławczą VCS-8 i zarządzany dzięki kontrolerów ściennych VWP. To jeżeli chodzi o stronę sprzętową, bowiem istotną rolę pełni tu także VZX Web App, aplikacja dostępna poprzez przeglądarkę internetową (zatem można z niej korzystać na dowolnym urządzeniu z dostępem do sieci) i umożliwiająca konfigurację zarządzania systemami audio strefowego, zatem oczywiście także omawianym w tym artykule. Jest prosta w obsłudze, posiada oczywiście funkcję kopiuj/wklej, co przyspiesza konfigurację. Oferuje pełną obsługę matrycy DSP, umożliwiając przypisanie dowolnego wejścia do dowolnego wyjścia, a także udostępniając wszystkie funkcje DSP. Obsługa odbywa się w kilku językach, warto też podkreślić, iż kontrolery ścienne obsługują Unicode i można je skonfigurować pod praktycznie dowolny język.
Procesor audio VZX-8 ma postać modułu rackowego o standardowej wysokości 1 U (wymiary to 483 mm x 44,2 mm x 269,5 mm, zaś waga wynosi 3,58 kg), oferującego 20 wejść (każde z nich może być odpowiednio przetworzone), z czego osiem to symetryczne wejścia mikrofonowe/liniowe w postaci złącz Euroblock (2 x 12-pinowe), oferujące przełączane zasilanie Phantom (+48 V). Mamy także cztery pary wejść RCA, typowych dla sprzętu konsumenckiego, przy czym sygnały są sumowane do mono, aczkolwiek – to istotna uwaga – pary można połączyć dla uzyskania sygnału stereo, tak samo zresztą, jak pary wymienionych przed chwilą wejść mikrofonowych / liniowych. Oczywiście wszystkie złącza znajdują się na ścianie tylnej, mamy tu także port Ethernet, dwa porty RJ45 na akcesoria (działają niezawodnie z kablami o długości do 500 m na port, umożliwiając podłączenie do 16 urządzeń), port GPIO (osiem łącz można dowolnie przypisać jako wejścia lub wyjścia analogowe bądź cyfrowe, z dwoma złączami typu ready/fault do funkcji nadzoru), wejście EMG i wreszcie osiem wyjść strefowych, w dwóch postaciach, jako złącza Euroblock, zdublowane w postaci dwóch portów RJ45, które pozwalają na współpracę ze wspomnianymi przed chwilą wzmacniaczami serii V. Warto podkreślić, iż urządzenie oferuje dość szeroki zakres regulacji wzmocnienia, do 60 dB.

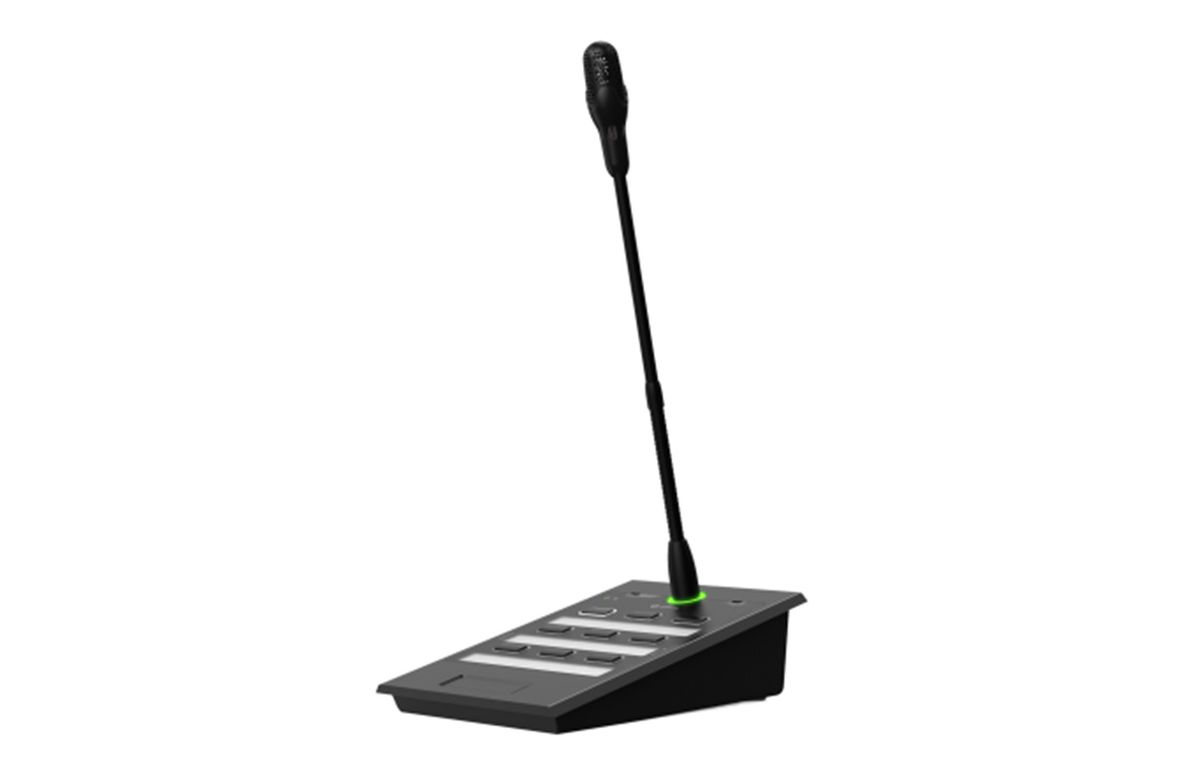

Stacja przywoławcza VCS-8
VZX-8 oferuje zaawansowany DSP z szeregiem przydatnych algorytmów, jak: korektor wejściowy, kompresor, AGC, bramka szumów, efekty specjalne, korektor pomieszczenia, korektor głośników z FIR i wiele innych. Ponadto wirtualny mikser z automikserem (AMM) i efektami dostępnymi do miksowania na żywo w dowolnej strefie. Głównym zadaniem tego urządzenia jest połączenie ze sobą szeregu różnych źródeł dźwięku, jak: komunikaty głosowe, muzyka tła, sygnały – z ich jednoczesnym zarządzaniem i dystrybucją do poszczególnych stref. Na pokładzie mamy zatem osiem strefowych mikserów, łączących różne źródła, a ponadto wspomniane przed chwilą korektory, presety głośnikowe z FIR, kompresory, bramki szumowe, algorytmy korekcji akustyki pomieszczenia itd. Chodzi o to, by w każdej strefie, bez względu jaką przestrzeń ona obejmuje, każdy rodzaj materiału był klarowny, odtworzony z najlepszą możliwą jakością. DSP zawiera także funkcję kompensacji hałasu otoczenia (ANC), dopasowującą poziomy w poszczególnych strefach. Możliwe jest także dodanie osobnych linii opóźniających, czy też dopasowanie subwooferów, jeśli dana przestrzeń wymaga ich użycia. Wirtualny mikser posiada funkcję Auto (AMM), która pozwala na pracę w czasie rzeczywistym, dzięki czemu VZX-8 jest w stanie zastąpić cały setup sprzętowy w różnych sytuacjach – sprawdzi się zatem także podczas imprez muzycznych, z udziałem DJ-ów, zajęć sportowych, tanecznych itp. Co więcej, wspomniany mikser ma swój unikalny adres URL oraz kod QR, co pozwala na szybki dostęp do tej konkretnie funkcji, podczas gdy reszta jest cały czas chroniona przed potencjalnymi nieautoryzowanymi zmianami. Wdrożenie systemu i jego obsługa są naprawdę proste, jak na tak zaawansowane urządzenie z wieloma funkcjami. Pomocna jest tu wspomniana aplikacja VZX. Pierwsze uruchomienie ułatwia technologia ZeroConf. Dostępne są fabryczne presety do wszystkich głośników Electro-Voice (kompatybilność z bazami danych głośników SONICUE), a także wiele innych z oferty różnych producentów. Każde urządzenie ma swój unikalny adres sieciowy (ZeroConf), w postaci http://vzx-xxxxxx.local/, co można sprawdzić na obudowie. Jest też awaryjny adres IP. dzięki aplikacji można także kopiować i przenosić dane między systemami.
Urządzenie posiada wewnętrzną pamięć, a także wbudowany odtwarzacz komunikatów, które można aktywować dzięki portów GPIO, względnie stacji przywoławczej VCS-8, czy też innych urządzeń. Do zapisu muzyki tła, komunikatów, kopii zapasowych konfiguracji, czy innych danych, można wykorzystać karty microSD, microSDHC, microSDXC, wykorzystując format zapisu FAT32, exFAT (do 2 TB). W zestawie otrzymujemy zresztą kartę microSD (32 GB). Slot znajduje się na panelu czołowym, na którym, oprócz włącznika umieszczono także trzy diody: zasilania, aktywności oraz ostrzegawczą. Warto też docenić bardzo dobre parametry urządzenia, jak pasmo przenoszenia pokrywające zakres od 20 Hz do 20 kHz, poziom zniekształceń harmonicznych mniejszy niż 0,003% przy 0 dB (z -1 dB dla 1 kHz), czy doskonały odstęp od szumów. Dźwięk jest próbkowany z częstotliwością 48 kHz. Wspomnijmy jeszcze, iż zakres temperatury otoczenia, w którym może pracować VZX-8, zawiera się w przedziale od 5 do 40°C.

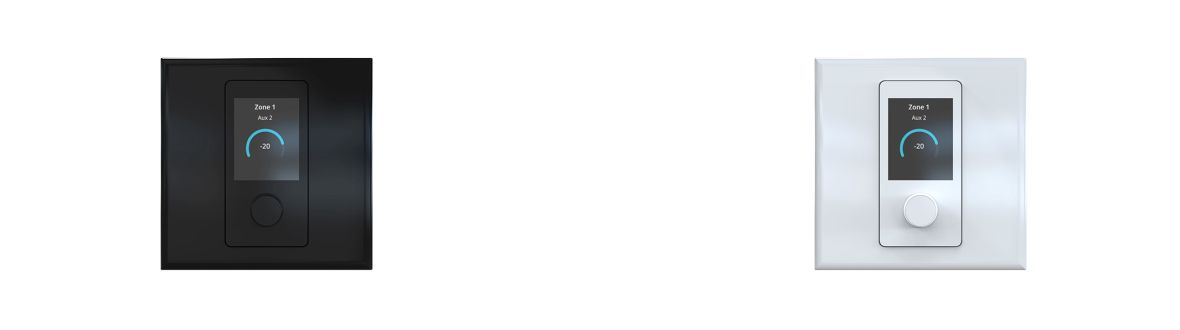

Kontroler ścienny VWP, w wersji czarnej i białej
Uzupełnieniem procesora audio jest 8-strefowa stacja przywoławcza VCS-8, mająca postać urządzenia biurkowego, z mikrofonem pojemnościowym i niewielkim pulpitem (wykonanym z aluminium) z przyciskami. Służy ona do transmisji komunikatów głosowych na żywo, będąc jednocześnie kontrolerem całego systemu – za pomocą przycisków można aktywować zapisane komunikaty, wyciszyć wybrane strefy, czy też aktywować inne funkcje. Na panelu znajduje się, o czym wspomniałem przed chwilą, dziewięć przycisków, które można dowolnie zaprogramować. Użytkownik może skonfigurować priorytety sygnałów, zaś na pierścieniu wokół nasady mikrofonu znajdują się diody, które sygnalizują zajętość. System skonstruowano tak, iż możliwe jest łańcuchowe podłączenie do ośmiu takich stacji przywoławczych, przy czym sygnały dźwiękowe dla każdej z nich można indywidualnie skonfigurować. Pojemnościowy mikrofon jest zasilany przez złącze RJ45, które służy do podłączenia z procesorem audio, stacja ma także drugie takie gniazdo do łączenia łańcuchowego. Maksymalny poziom wejściowy to 120 dB, zaś minimalny odstęp od szumu wynosi 70 dBA. Pasmo przenoszenia zawiera się w przedziale od 100 Hz do 14 kHz, co w zupełności wystarczy do bardzo wiernego przeniesienia komunikatów głosowych. Zakres dynamiki jest większy niż 90 dB.
Trzecim elementem, omawianego systemu, jest kontroler ścienny VWP, mający postać panelu (do wyboru – czarnego albo białego) z kolorowym wyświetlaczem TFT (o przekątnej 1,77 cala, 160 x 128 pikseli), a także enkoderem z przyciskiem, co umożliwia regulację głośności, wybór strefy, źródła sygnału, muzyki tła, miksu i wirtualnego miksera. Dla kontrolerów można tworzyć profile użytkowników, a także kody PIN chroniące dostęp do nich. Konfiguracją zarządzamy dzięki wspomnianej już aplikacji VZX, panel obsługuje Unicode, co daje dostęp do ponad 150 języków.

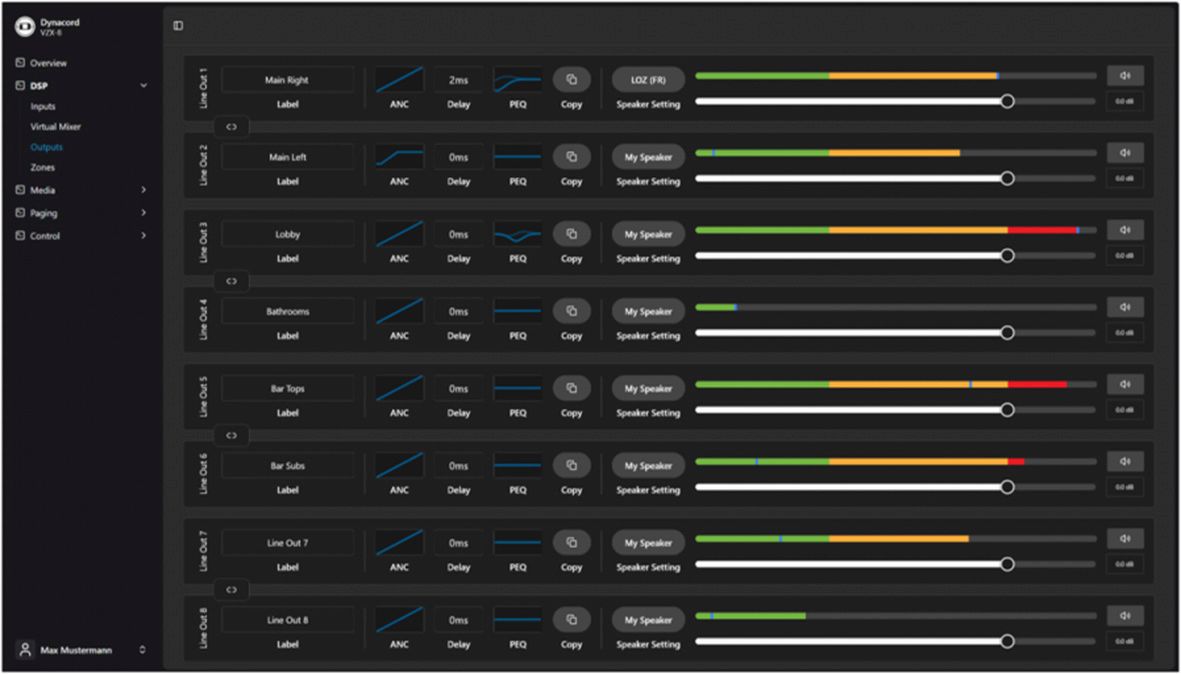

Zrzut ekranu aplikacji VZX.
PODSUMOWANIE
Dynacord V Series Zone Audio to kompleksowy system strefowego audio, który stanowi doskonałe rozwiązanie dla wielu miejsc, jak: obiekty biznesowe, edukacyjne, hotele, biura, placówki medyczne, kluby, centra sportowe i wiele innych. Integruje komunikaty głosowe, transmitowane na żywo, z uprzednio nagranymi sygnałami czy muzyką tła. Centrum systemu stanowi procesor VZX-8, a jego uzupełnieniem są: stacja przywoławcza VCS-8 oraz kontroler ścienny VWP – wszystko zarządzane i konfigurowane w bezproblemowy sposób za pomocą aplikacji VZX. Dużym plusem jest dostępność presetów dla wielu typów głośników, a także proste pierwsze uruchomienie. Dostęp do ustawień odbywa się poprzez przeglądarkę internetową, więc jeżeli zajdzie taka potrzeba, można wykonać jakąś czynność zdalnie, choćby z drugiego końca świata. Pod uwagę warto wziąć także jakość dźwięku, bowiem całość zaprojektowano nie tylko z myślą o komunikatach, ale także muzyce tła, która może przecież przejąć rolę pierwszoplanową, gdy towarzyszy imprezie klubowej, czy zajęciom fitness. System gwarantuje także bezpieczeństwo, chroniąc konfigurację przed nieautoryzowanym dostępem. Procesor VZX-8 pozwala na podłączenie do 16 akcesoriów, stacji przywoławczych i kontrolerów ściennych, oferuje także spore możliwości indywidualizacji. Słowem, jest to bardzo nowoczesny produkt wysokiej jakości, który spełni oczekiwania choćby bardzo wymagających użytkowników.
TEKST: Dariusz Mazurowski, „AVIntegracje”
